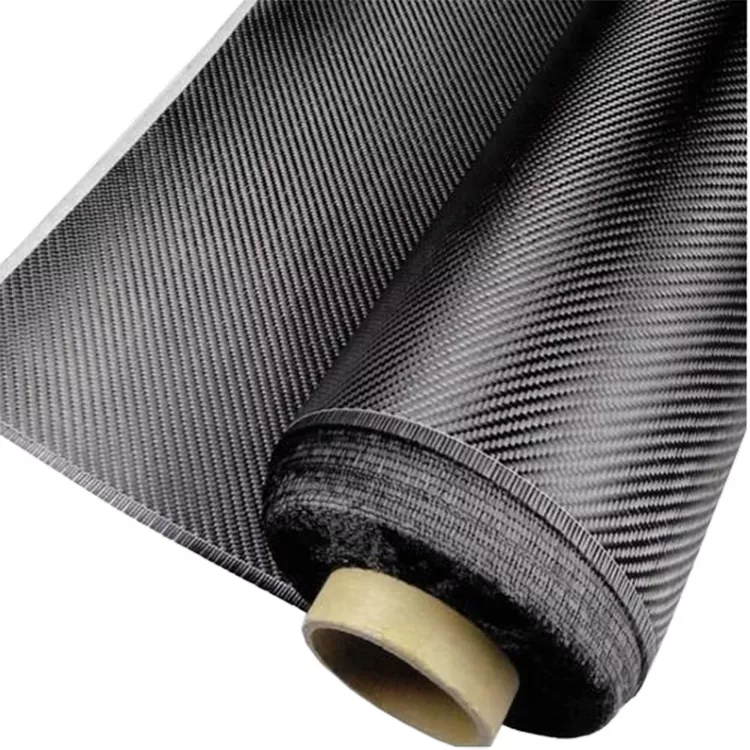

ألياف الكربون مسبقة الصنع 3K من نسيج قطني طويل

تجمع ألياف الكربون Twill 3K Prepreg بين تقوية ألياف الكربون 3K ونسيج قطني طويل وراتنج مشرب مسبقًا في مادة واحدة. يخلق هيكل النسيج القطني نمطًا قطريًا يمكن التعرف عليه، بينما يوفر تنسيق التقوية المسبق مادة يمكن التحكم فيها من أجل التركيب والقولبة المركبة.

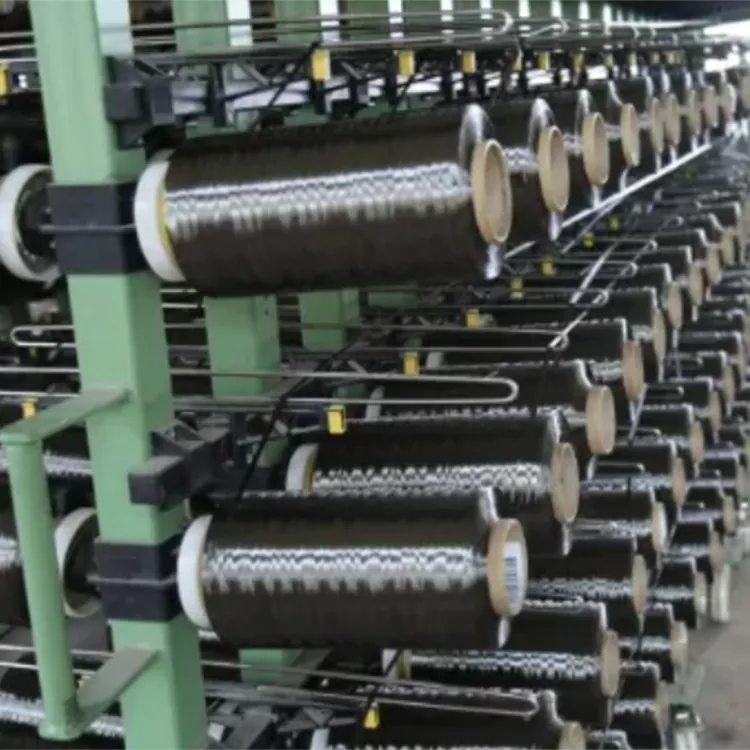

في هذه المواصفات، يشير "3K" إلى سحب من ألياف الكربون يحتوي على ما يقرب من 3000 خيط فردي. يصف مصطلح "نسيج قطني طويل" نمط تشابك الخيوط، في حين يعني مصطلح "التقفيل المسبق" أن ألياف الكربون قد تم تشريبها بالفعل بمصفوفة راتنجية قبل القولبة. تصف هذه الخصائص الثلاث جوانب مختلفة من المادة ويجب أخذها في الاعتبار بشكل منفصل عند اختيار التعزيز المركب.

نسيج قطني طويل وبنية مسبقة الإعداد

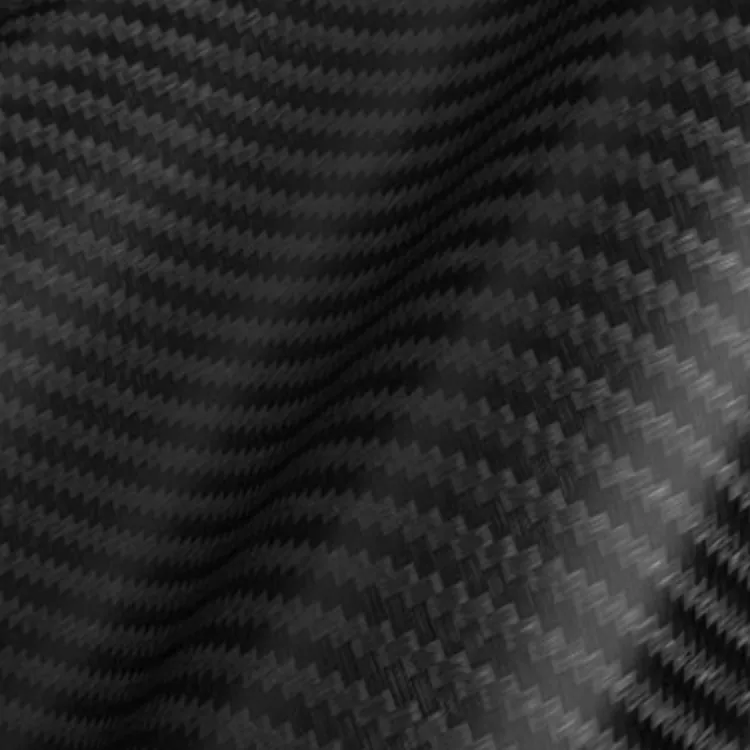

يؤثر هيكل النسيج القطني على مظهر التعزيز وكيفية التعامل معه أثناء التركيب. بالمقارنة مع النسيج العادي، يكون النمط القطري أكثر وضوحًا ويمكن للنسيج أن يتبع منحنيات معتدلة وأسطح قالبية مع قيود أقل على حركة القماش.

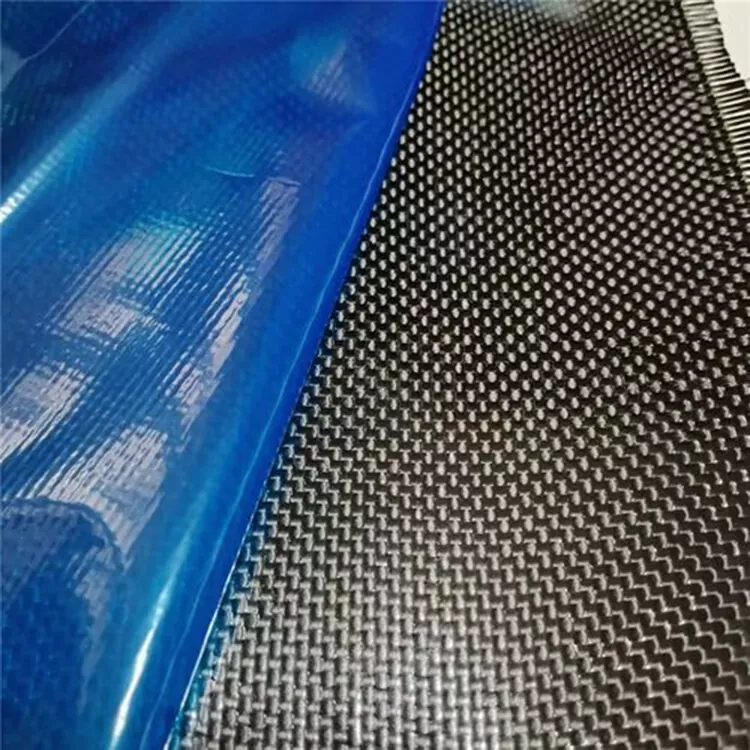

شرط Prepreg هو اعتبار منفصل. على عكس نسيج ألياف الكربون الجاف، يتم تزويد التعزيز بالراتنج الذي تم إدخاله بالفعل في المادة. وهذا يوفر نقطة بداية محددة لعملية التشكيل، في حين تعتمد الخصائص المركبة النهائية على درجة ألياف الكربون ونظام الراتنج واتجاه الألياف وسمك الصفائح وجزء حجم الألياف وظروف المعالجة.

حك ونسج عادي

عادةً ما يرتبط الاختيار بين النسيج القطني الطويل والنسيج العادي بمظهر السطح ومعالجة القماش وهندسة الجزء النهائي. يوفر نسيج قطني طويل النمط القطري المميز، في حين أن النسيج العادي له هيكل سفلي منتظم ويمكن أن يوفر بنية قماش أكثر استقرارًا أثناء التركيب التقليدي.

اختيار المواد عن طريق عملية التصنيع

إنه خيار واحد ضمن مجموعة واسعة من تنسيقات تعزيز ألياف الكربون. تعتمد المادة المناسبة على ما إذا كانت عملية الإنتاج تتطلب نظامًا مشربًا مسبقًا، أو قماشًا جافًا، أو تقوية أحادية الاتجاه، أو تقنية راتينج مختلفة.

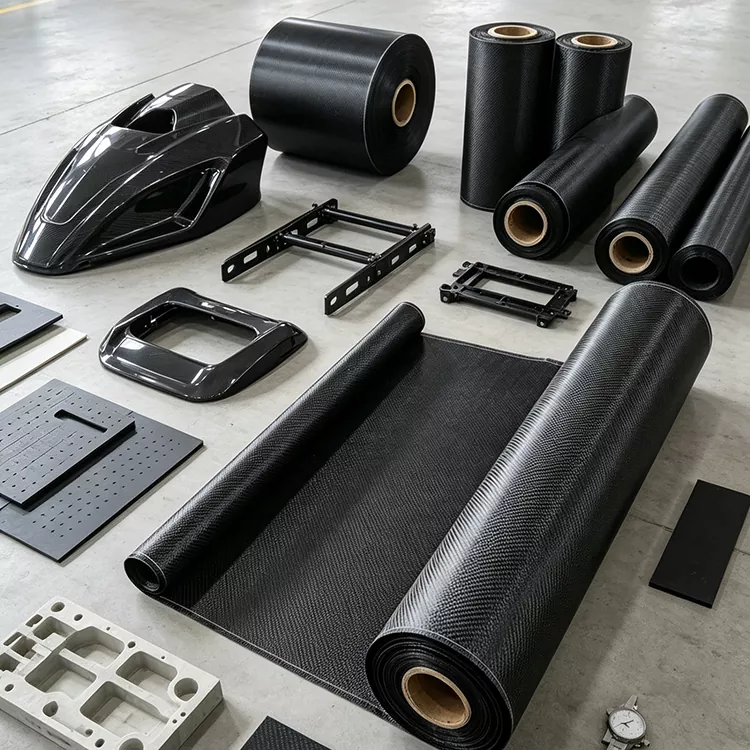

مجالات التطبيق

يمكن أخذ المادة في الاعتبار بالنسبة للأجزاء المركبة حيث يتناسب الجمع بين تقوية ألياف الكربون ونمط سطح النسيج القطني ومعالجة التقوية المسبقة مع متطلبات الإنتاج. يجب إنشاء التصميم النهائي للصفائح وفقًا لهندسة الأجزاء وظروف التحميل وعملية التشكيل.

معدات رياضية

يمكن لمكونات الدراجات، وهياكل المضارب، والمجاديف، والمكونات المتعلقة بالجولف وغيرها من المنتجات الرياضية استخدام هذه المادة عند الحاجة إلى هيكل صفائحي يمكن التحكم فيه وسطح كربوني مرئي.

مكونات السيارات

يمكن أن تشمل التطبيقات المكونات الداخلية، والألواح خفيفة الوزن، والقطع، والتعزيز، والمكونات المركبة الموجهة نحو الأداء. يجب اختيار اتجاه الألياف وسمك الصفائح وخصائص الراتنج وفقًا لمتطلبات التصميم والتصنيع لكل مكون.

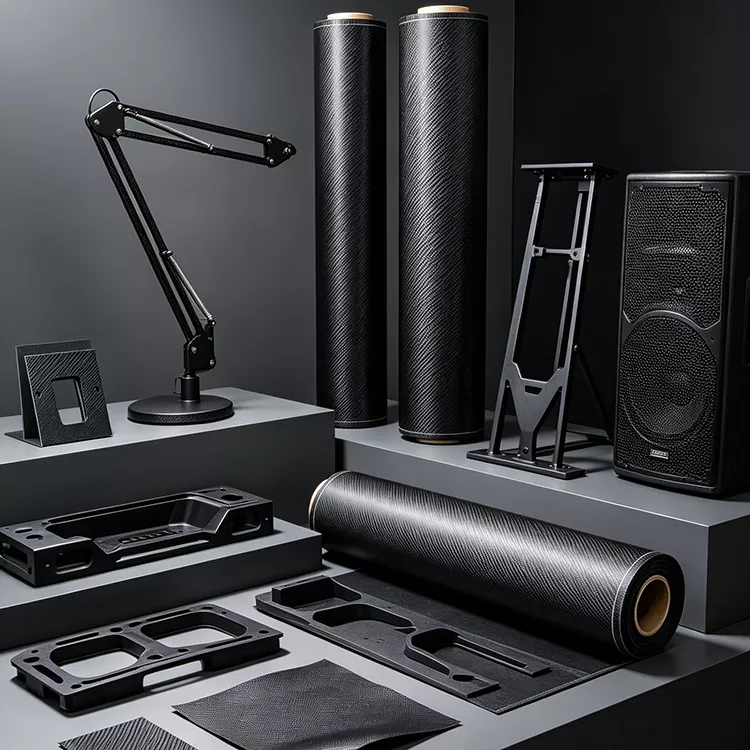

الأجزاء المركبة الصناعية

تعتبر الأغطية والمبيتات والألواح والأقواس والمكونات الهيكلية خفيفة الوزن من التطبيقات المحتملة حيث يجب مراعاة التعزيز ومتطلبات الأبعاد ومظهر السطح معًا.

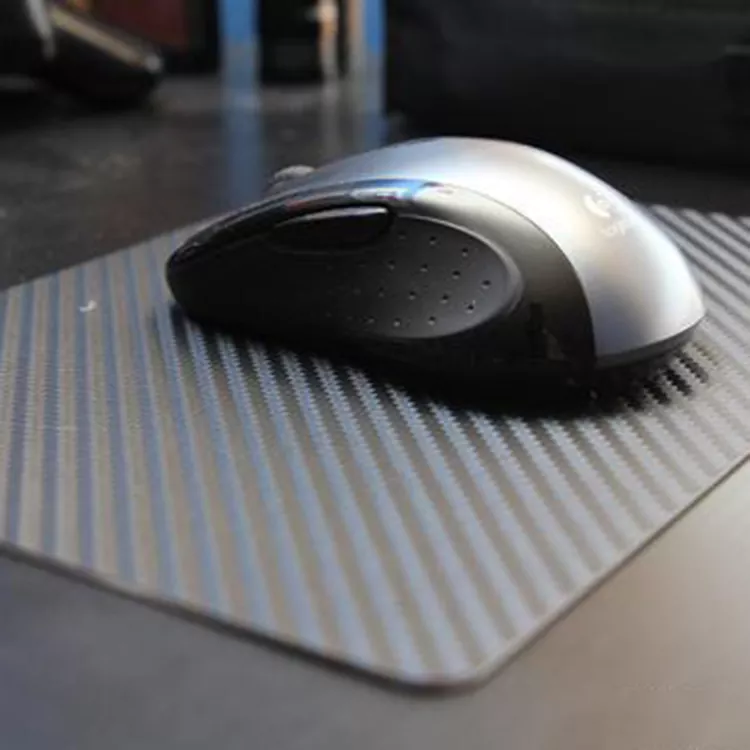

المساكن الإلكترونية

يمكن أن توفر ألياف الكربون وزنًا منخفضًا ودعمًا هيكليًا لبعض تصميمات المساكن. ونظرًا لأن ألياف الكربون موصلة للكهرباء، فيجب مراعاة متطلبات العزل الكهربائي عند استخدام المادة حول المكونات الإلكترونية الحساسة.

مواصفة

يتم عرض معلومات المنتج القياسية أدناه. يمكن تأكيد الحجم ومتطلبات المعالجة الأخرى وفقًا لطريقة التطبيق والإنتاج المقصودة.

الاختيار المسبق والمعالجة

بالنسبة لألياف الكربون Twill 3K Prepreg، يعد نظام الراتينج جزءًا مهمًا من مواصفات المواد لأنه يؤثر على التخزين والمعالجة والمعالجة والهيكل المركب النهائي. تسرد المواصفات الحالية الراتينج كمصفوفة راتنجية ليتم تأكيدها، لذلك يجب إنشاء نظام الراتينج المطلوب قبل الإنتاج.

بالنسبة لأمر الإنتاج، قد تتضمن المعلومات الفنية المفيدة نوع الراتينج، ومحتوى الراتينج، ودرجة حرارة المعالجة، ووقت المعالجة، ودرجة حرارة التخزين، ووقت التوقف المسموح به، وضغط القولبة، وطريقة القولبة المقصودة. يجب أن تكون هذه المعلمات متوافقة مع معدات العميل وهندسة المكون النهائي.

يجب أيضًا تأكيد العرض والسمك قبل الإنتاج. بالنسبة للمكونات المشكلة، يمكن أن تؤثر هندسة القالب وطبقة الصفائح على اختيار المواد ومتطلبات القطع. عندما يتم إدخال المادة في الإنتاج المتكرر، يمكن أن يساعد تقييم العينة في تأكيد ظروف المعالجة والتشكيل والمعالجة قبل جدولة كميات أكبر.

ما يجب تأكيده قبل الطلب

قبل الطلب، يمكن للعملاء توفير العرض والسمك والكمية وأبعاد المكونات وطريقة القولبة وظروف المعالجة المتوقعة. إذا كان هناك حاجة إلى نظام راتينج محدد، فيجب أيضًا تضمين نوع الراتينج ومعلمات المعالجة ذات الصلة.

بالنسبة لمكونات الكربون المرئية، يجب مناقشة اتجاه النسيج القطني ومظهر السطح المطلوب مع تصميم القالب وعملية التشطيب. بالنسبة للمكونات الهندسية، قد يكون لاتجاه الألياف وسمك الصفائح وخصائص الراتنج تأثير أكبر على الجزء النهائي من مظهر النسج وحده.

بالنسبة للمتطلبات المخصصة، يمكن توفير الرسومات أو مواصفات الصفائح أو العينات الموجودة لتقييم المواد. تساعد هذه المعلومات في تحديد حجم المادة المناسب ومتطلبات المعالجة قبل الإنتاج حسب الطلب.

التعليمات

ماذا يعني 3K في المادة؟

يشير 3K إلى العدد التقريبي للخيوط الفردية في سحب ألياف الكربون، وهو حوالي 3000 خيط. وهو يصف حجم السحب ولا يحدد في حد ذاته القوة أو الخواص الميكانيكية للمركب النهائي.

لماذا تختار نسيج قطني طويل بدلاً من النسيج العادي؟

يوفر النسيج القطني نمطًا قطريًا يمكن التعرف عليه ويمكن أن يوفر خصائص ثنى مفيدة للأسطح ذات الأشكال. يجب أن يعتمد الاختيار على مظهر السطح المطلوب ومعالجة القماش وهندسة القالب وتصميم الصفائح.

هل يتم توفيره كنسيج جاف من ألياف الكربون؟

لا، يتم توفير هذه المادة كمواد مسبقة التقوية، مما يعني أن ألياف الكربون المعززة قد تم بالفعل تشريبها بالراتنج. يتم توفير نسيج ألياف الكربون الجاف بدون الراتنج المطبق مسبقًا ويتطلب إدخال الراتنج أثناء عملية تصنيع مركبة لاحقة.

هل يمكن استخدامه لأجزاء ألياف الكربون المرئية؟

نعم. يخلق بناء النسيج القطني نمطًا قطريًا مرئيًا يمكن أن يشكل جزءًا من تصميم السطح النهائي. يعتمد المظهر النهائي أيضًا على محاذاة الألياف ونظام الراتنج وسطح القالب وظروف الدمج والتشطيب.

ما هي معلومات الراتنج التي يجب تأكيدها قبل الطلب؟

يجب التأكد من نوع الراتينج ومحتوى الراتينج ودرجة حرارة المعالجة ووقت المعالجة ومتطلبات التخزين قبل الإنتاج. تعتمد المعلمات المناسبة على نظام الراتنج المحدد ومعدات التشكيل الخاصة بالعميل.

هل يمكن تخصيص العرض والسمك؟

نعم. يمكن تحديد العرض والسمك وفقًا لمتطلبات العميل. يساعد توفير التطبيق المقصود وأبعاد المكونات وعملية التشكيل في تحديد تنسيق المادة المطلوبة.

ما هي المعلومات المطلوبة لاقتباس؟

يرجى تقديم الحجم المطلوب والسمك والكمية والتطبيق وطريقة التشكيل ومتطلبات الراتنج إذا تم تحديدها بالفعل. يمكن أيضًا تقديم الرسومات أو مواصفات الصفائح أو العينات عندما تحتاج المادة إلى مطابقة مكون مركب موجود.
