3K UD ونسيج من ألياف الكربون ثنائي الاتجاه

يجمع النسيج المسبق من ألياف الكربون 3K UD وثنائي الاتجاه بين تقوية ألياف الكربون 3K مع مصفوفة راتينج مشربة مسبقًا في ترتيبين مختلفين من الألياف. يركز بناء UD الألياف المستمرة بشكل رئيسي على طول اتجاه واحد، بينما يوفر البناء ثنائي الاتجاه التعزيز عبر اتجاهين رئيسيين. ويرتبط الاختيار بينهما في المقام الأول بمسار التحميل والبنية الصفائحية وهندسة الجزء المركب النهائي.

بالنسبة لمصنعي المواد المركبة، يعد هذا التمييز أكثر أهمية من تسمية 3K وحدها. قد يستفيد المكون الذي يتمتع بحمل شد أو انحناء أو حمل محوري مهيمن من الصفائح المبنية حول اتجاه ألياف محدد، بينما قد تتطلب اللوحة أو الغلاف المعرض للأحمال في اتجاهين ترتيب تعزيز أكثر توازناً.

UD وبناء الألياف ثنائية الاتجاه

مع بنية UD، تتركز ألياف الكربون المستمرة بشكل أساسي في اتجاه واحد. وهذا يجعل المادة مناسبة للمكونات التي يكون للتصميم الهندسي مسار حمل أولي واضح، مثل الأعمدة والعوارض والقضبان والأقسام الهيكلية الممدودة.

يوفر البناء ثنائي الاتجاه التعزيز في اتجاهين رئيسيين. يمكن أخذها في الاعتبار بالنسبة للألواح والأغطية والمبيتات والمكونات الأخرى حيث تحتاج الصفائح إلى حمل الأحمال عبر محورين بدلاً من حملها في اتجاه واحد في الغالب.

لا يحدد ترتيب الألياف أداء الجزء النهائي من تلقاء نفسه. تساهم درجة الألياف ونسبة حجم الألياف ونظام الراتنج واتجاه الصفائح وعدد الطبقات وظروف الدمج والمعالجة في الخصائص المركبة النهائية.

ماذا يعني 3K؟

تشير تسمية 3K إلى سحب من ألياف الكربون يحتوي على ما يقرب من 3000 خيط فردي. فهو يصف حجم حزمة الألياف بدلاً من درجة قوة محددة.

بالنسبة لاختيار المواد، ينبغي النظر في 3K جنبًا إلى جنب مع درجة ألياف الكربون ونظام الراتنج وبنية التعزيز. يمكن استخدام سحب 3K في أبنية صفائحية مختلفة، وتعتمد الخصائص المركبة النهائية على كيفية توجيه التعزيز وتوحيده ومعالجته.

يكون هذا التمييز ذا أهمية خاصة عند مقارنة UD والمواد ثنائية الاتجاه. يحدد تعيين 3K سحب الألياف، بينما يصف البناء UD أو ثنائي الاتجاه كيفية ترتيب هذا التعزيز داخل التقوية المسبقة.

المعلومات المادية

اختيار اتجاه الألياف

بالنسبة لنسيج 3K UD ونسيج ألياف الكربون ثنائي الاتجاه، فإن السؤال العملي الأول هو كيف من المتوقع أن يحمل المكون النهائي حمولته. يجب ترتيب التعزيز بحيث يوفر الصفائح المادة التي يتطلبها التصميم، بدلاً من اختيار UD أو البناء ثنائي الاتجاه بناءً على مظهر القماش فقط.

يو دي للإنشاءات

يُنظر عادةً إلى تقوية UD للأعمدة والقضبان والعوارض والأجزاء الممدودة الأخرى ذات اتجاه الحمل الأساسي المحدد. يمكن دمج طبقات إضافية خارج المحور في الصفائح عندما يحتاج المكون أيضًا إلى التعزيز عبر الاتجاهات الثانوية.

البناء ثنائي الاتجاه

يمكن أخذ التعزيز ثنائي الاتجاه في الاعتبار للألواح والأغطية والمبيت والأجزاء الأخرى حيث تمتد متطلبات الأحمال أو الصلابة عبر اتجاهين رئيسيين. يعتمد التوازن الفعلي بين الاتجاهين على بناء المادة وجدول الصفائح.

تصميم صفح

يجب تقييم البناء المسبق كجزء من الصفائح الكاملة وليس كصفيحة معزولة. يؤثر اتجاه الألياف وتسلسل الطبقات والسمك ومحتوى الراتنج وظروف الدمج على كيفية نقل الأحمال من خلال المركب النهائي.

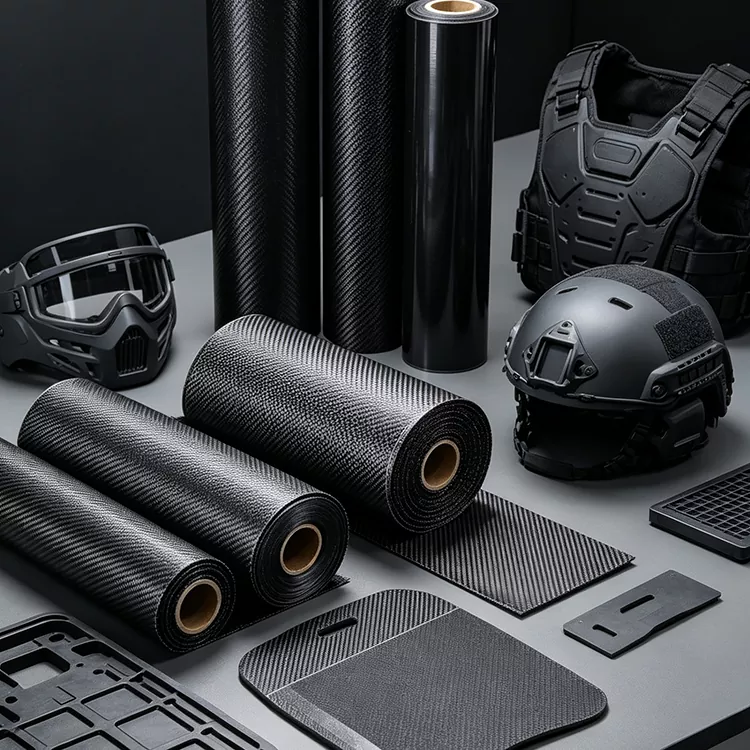

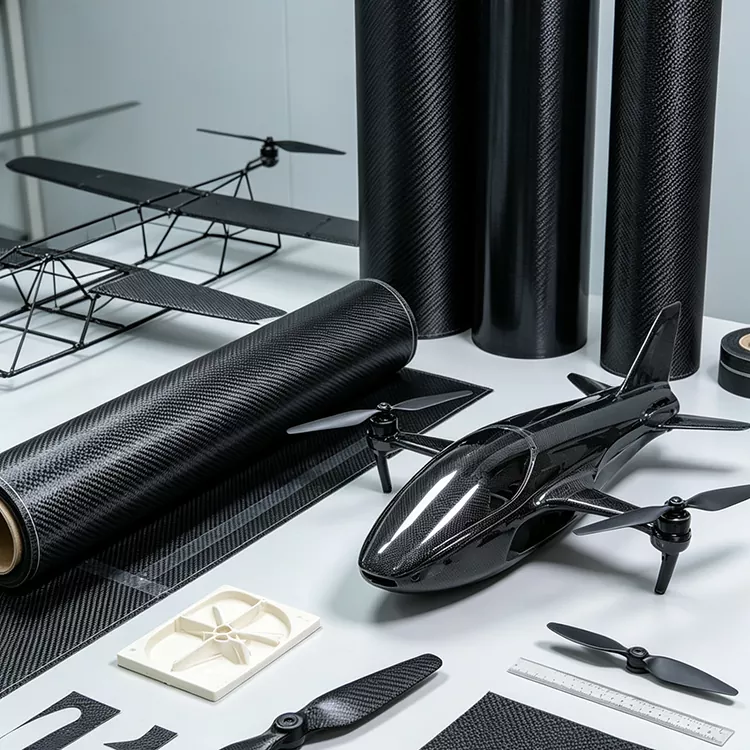

التطبيقات النموذجية

يمكن اعتبار المادة للمكونات المركبة حيث يلزم تعزيز الاتجاه ومحتوى الراتنج المتحكم فيه. يعتمد البناء المناسب على هندسة الجزء وحالة التحميل وطريقة القولبة وسمك الصفائح المطلوبة.

معدات رياضية

يمكن استخدام المادة في الهياكل الرياضية خفيفة الوزن حيث تعد الصلابة وسلوك التعب والكتلة من اعتبارات التصميم المهمة. وتشمل التطبيقات المحتملة أعمدة الجولف، ومكونات الدراجات، وهياكل المضارب، والمجاديف، والأجزاء المركبة المقولبة الأخرى.

مكونات السيارات

يمكن أن تشتمل تطبيقات السيارات على ألواح خفيفة الوزن ومكونات تقوية وأجزاء هيكلية مختارة ومكونات موجهة نحو الأداء. يمكن اعتبار بناء UD حيث يكون للجزء مسار تحميل أساسي محدد، في حين يمكن استخدام التعزيز ثنائي الاتجاه عندما يكون الدعم عبر محورين مطلوبًا.

الأجزاء المركبة الصناعية

يمكن أن تشمل التطبيقات الصناعية الألواح، والعلب، والأقواس، والحزم، والقضبان، ومكونات المعدات خفيفة الوزن. يعتمد البناء المفضل على ما إذا كان للمكون اتجاه حمل مهيمن أو يتطلب تعزيزًا عبر اتجاهات متعددة.

المعدات الإلكترونية

بالنسبة لعلب المعدات والمكونات الهيكلية المحددة، يمكن أن توفر ألياف الكربون وزنًا منخفضًا ودعمًا هيكليًا. ونظرًا لأن ألياف الكربون موصلة للكهرباء، فيجب مراعاة العزل الكهربائي والمتطلبات الكهرومغناطيسية كجزء من تصميم التجميع الكامل.

اختيار المواد قبل الإنتاج

بالنسبة لمشروع مركب جديد، يجب تحديد المادة وفقًا للمكون وعملية التصنيع بدلاً من اسم المنتج وحده. تتضمن المعلومات المهمة بنية الألياف المطلوبة ونظام الراتنج والعرض والسمك وجدول الصفائح وطريقة التشكيل.

بالنسبة لأجزاء UD، يجب تحديد اتجاه الألياف الأساسي مع أي تعزيز مطلوب خارج المحور. بالنسبة للأجزاء ثنائية الاتجاه، يجب التأكد من توازن التسليح المطلوب واتجاه الطبقة. تساعد هذه التفاصيل في تحديد ما إذا كانت مواصفات المادة متوافقة مع مسار التحميل المقصود.

وينبغي أيضًا تأكيد متطلبات الراتنج قبل الإنتاج. نظرًا لأن هذه مادة مسبقة التحضير، فإن نظام الراتينج ومحتوى الراتينج يؤثران على ظروف المعالجة والتخزين والقولبة والمعالجة. عندما يتم دمج المادة في عملية إنتاج موجودة، يمكن استخدام معلمات المعالجة الحالية للعميل أو مواصفات المادة كمرجع.

التعليمات

ما هو التقوية المسبقة لألياف الكربون 3K UD؟

إنها عملية مسبقة باستخدام تقوية ألياف الكربون 3K مرتبة في الغالب في اتجاه واحد ومدمجة مع مصفوفة راتينج قبل القولبة. إنها مناسبة للأجزاء المركبة حيث يحتاج التسليح إلى اتباع اتجاه حمل محدد.

ما هو الفرق بين UD وألياف الكربون ثنائية الاتجاه؟

يضع UD معظم الألياف المستمرة على طول اتجاه أساسي واحد. يوفر البناء ثنائي الاتجاه التعزيز في اتجاهين رئيسيين. يعتمد الاختيار على ظروف التحميل وهندسة الأجزاء والتصميم الرقائقي للمكون النهائي.

هل تحتوي المادة بالفعل على الراتنج؟

نعم. هذه مادة مسبقة التقوية، مما يعني أن تقوية ألياف الكربون قد تم دمجها بالفعل مع مصفوفة من الراتنج. ينبغي تأكيد نظام الراتنج المحدد ومحتوى الراتنج للمواصفات المحددة.

هل 3K هو نفس درجة القوة؟

يصف الرقم 3K عدد الخيوط التقريبي لسحب ألياف الكربون. يعتمد الأداء النهائي للمركب أيضًا على درجة الألياف ونظام الراتينج ونسبة حجم الألياف واتجاه الصفائح وظروف المعالجة.

هل يمكن تخصيص المواد ؟

نعم. توفر Yuruis إنتاجًا حسب الطلب ويمكنها مناقشة الحجم والعرض حسب الطلب ومتطلبات المشروع الأخرى وفقًا للتطبيق المقصود وعملية التصنيع.

ما هي الصناعات التي تستخدم هذا النوع من التقوية المسبقة؟

يمكن أن تشمل التطبيقات المعدات الرياضية ومكونات السيارات والأجزاء الصناعية المركبة. قد تستخدم هياكل المعدات الإلكترونية المحددة أيضًا مركبات ألياف الكربون عندما تكون المتطلبات المادية والكهربائية متوافقة مع التطبيق.

ما هي المعلومات التي يجب أن أقدمها عند طلب عرض الأسعار؟

إن توفير العرض والسمك المطلوب وبناء الألياف ومتطلبات الراتنج والتطبيق وطريقة التشكيل والكمية المقدرة سيساعد في تحديد المواصفات المناسبة. بالنسبة للأجزاء الهيكلية، يمكن أيضًا أن يكون جدول الرسم أو التصفيح مفيدًا لتأكيد اتجاه الألياف المطلوب.
