60 جرام حجاب سطحي من ألياف الكربون

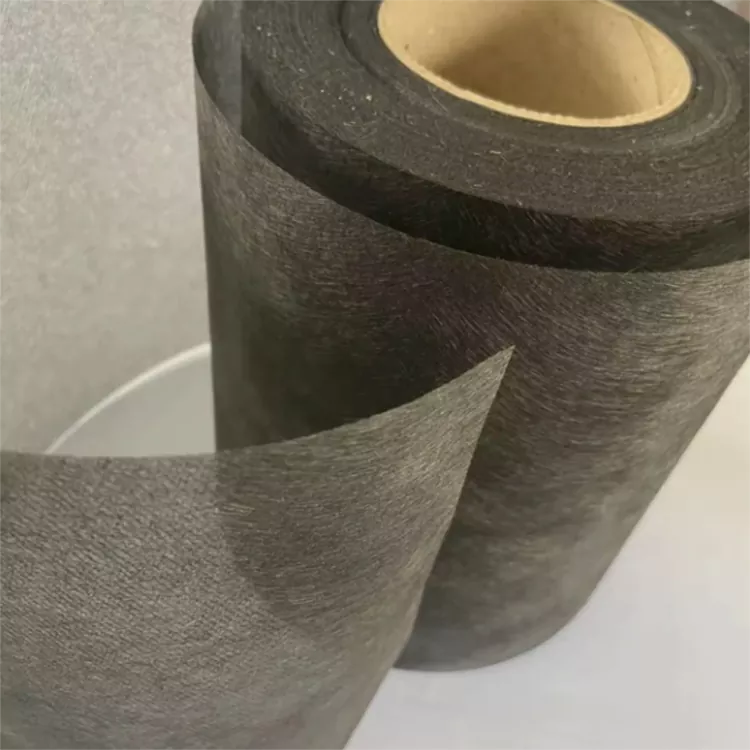

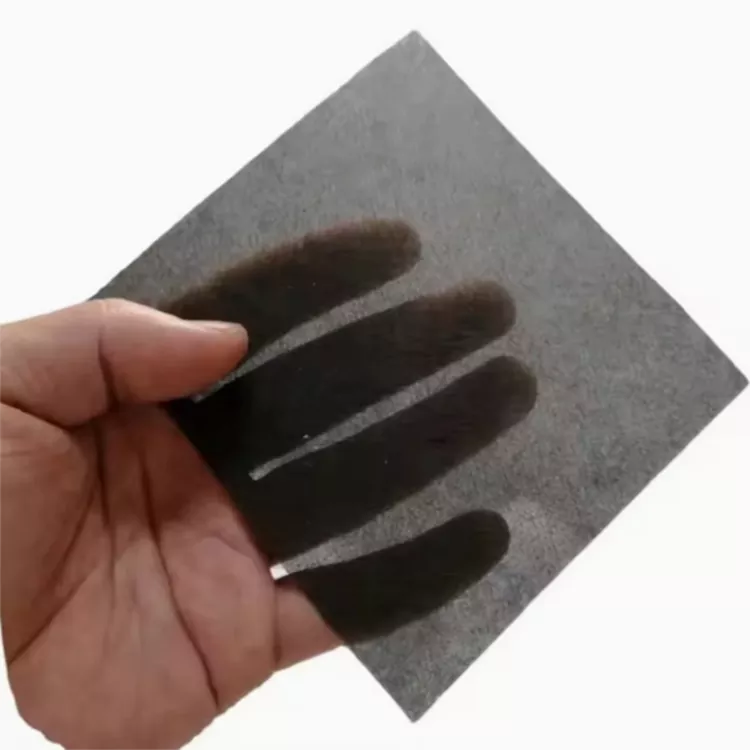

الحجاب السطحي من ألياف الكربون 60 جرام عبارة عن مادة سطحية غير منسوجة مصنوعة من ألياف الكربون المقطعة القائمة على البولي أكريلونيتريل. بوزن مساحي اسمي يبلغ 60 جم ​​لكل متر مربع، يتم استخدامه بشكل أساسي كطبقة سطحية أو ثانوية في الصفائح المركبة بدلاً من التعزيز الهيكلي الأساسي. يوفر هيكل الألياف المقطعة شكل صفائح مرنة لتغطية الأسطح المركبة واتباع الخطوط المنحنية أو غير المنتظمة.

وظيفة الطبقة السطحية

الغرض الرئيسي من حجاب سطح ألياف الكربون هو تكوين طبقة ألياف قريبة من سطح الصفائح المركبة. يمكن أن يغطي التعزيز الأساسي ويساعد في تقليل التأثير البصري لنمط القماش بعد التشكيل. وبالتالي فإن وظيفتها تختلف عن وظيفة تقوية ألياف الكربون المنسوجة أو أحادية الاتجاه، والتي يتم اختيارها عادة لنقل الأحمال الهيكلية.

يتم توزيع الألياف من خلال هيكل غير منسوج بدلاً من ترتيبها في اتجاهات السداة واللحمة الثابتة. يسمح هذا البناء للمادة بالتكيف مع الزوايا والانتقالات والفتحات وغيرها من المناطق غير المنتظمة حيث قد يتطلب الحفاظ على اتجاه القماش المنسوج قطعًا أو تركيبًا إضافيًا.

يشير تعيين 60 جم ​​إلى الكتلة الاسمية لكل وحدة مساحة. ولا ينبغي معاملته على أنه قياس مباشر لقوة الشد أو التوصيل الكهربائي أو الأداء الميكانيكي للمركب النهائي. يتم تحديد هذه الخصائص من خلال تصميم الصفائح الكامل، بما في ذلك نوع التعزيز، ومحتوى الراتنج، وتوزيع الألياف، وطريقة المعالجة وظروف المعالجة.

المعالجة والتكامل المركب

أثناء عملية التشكيل المركب، يجب أن يتم تشريب الحجاب بشكل كافٍ بالراتنج المختار وأن يظل متكاملاً مع الصفائح المحيطة. يمكن أن تؤثر لزوجة الراتنج وطريقة التطبيق والضغط ودرجة الحرارة وظروف المعالجة على البلل والبنية السطحية النهائية.

يمكن دمج حجاب سطحي من ألياف الكربون بوزن 60 جرامًا في عمليات مثل التركيب اليدوي والقولبة بمساعدة الفراغ، اعتمادًا على نظام الراتنج والبنية الصفائحية. يتم وضعه عادةً بالقرب من السطح الخارجي أو في مكان محدد آخر داخل الصفائح بدلاً من استخدامه كتعزيز هيكلي رئيسي.

يكون هيكل الألياف المقطعة مفيدًا أيضًا عندما تحتوي الصفائح على أقسام منحنية أو غير منتظمة. بدلاً من الحفاظ على اتجاه ثابت للنسيج، يمكن تركيب مادة السطح حول الخطوط والتحولات مع اهتمام أقل بشأن محاذاة السداة واللحمة.

التطبيقات والاختيار

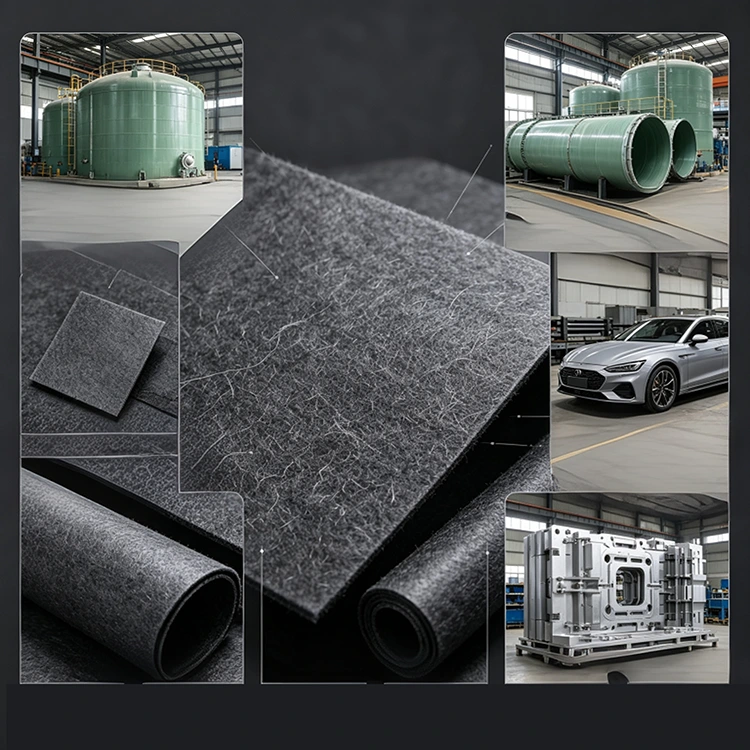

الحجاب السطحي من ألياف الكربون 60 جرام مناسب للهياكل المركبة التي تتطلب طبقة سطحية من ألياف الكربون غير المنسوجة. تشمل التطبيقات النموذجية مكونات CFRP، وأنابيب وخزانات FRP، والمعدات الصناعية المركبة، والمبيتات الإلكترونية، وأجزاء مركبة مختارة من السيارات أو الألعاب الرياضية.

بالنسبة للمكونات الإلكترونية والكهربائية، قد تشكل ألياف الكربون جزءًا من طبقة مركبة موصلة. ومع ذلك، تعتمد فعالية التدريع والاستمرارية الكهربائية على التصميم الكامل للمكونات، بما في ذلك استمرارية الألياف، ومحتوى الراتنج، والتأريض، والمفاصل، والفتحات، والهندسة الشاملة. ولذلك ينبغي تقييم الحجاب مع المواد الرقائقية الأخرى بدلاً من اعتباره مواصفات تدريع مستقلة.

يجب أن يأخذ اختيار المواد في الاعتبار الموضع المقصود داخل الصفائح، وتغطية السطح المطلوبة، وتوافق الراتينج، وعملية التشكيل. عندما يتم دمج الحجاب مع التعزيز المنسوج أو المخيط أو أحادي الاتجاه، يجب أيضًا مراعاة تسلسل الصفائح الكامل قبل الإنتاج.

المواصفات والتوريد

يتم توفير المواد بالعرض القياسي، مع سمك وأبعاد وطول مخصص متاح لمتطلبات الإنتاج المركبة المختلفة. يمكن أن يعتمد اختيار المواصفات على البناء الرقائقي، ومتطلبات القطع، ومعدات القولبة، والموضع المقصود للطبقة السطحية.

بالنسبة لاستفسارات الإنتاج، تتضمن المعلومات المفيدة العرض والطول المطلوب والسمك والهيكل الرقائقي ونظام الراتنج وعملية التشكيل والتطبيق المقصود. توفر هذه التفاصيل أساسًا عمليًا لتأكيد توافق المواد وتحديد ما إذا كانت المواصفات المخصصة مطلوبة أم لا.

الأسئلة المتداولة

ما هو استخدام الحجاب السطحي من ألياف الكربون 60 جرامًا؟

يتم استخدامه بشكل أساسي كسطح غير منسوج أو طبقة ألياف كربون ثانوية في شرائح مركبة. يمكن أن توفر المادة تغطية من الألياف بالقرب من السطح الرقائقي وتتوافق مع المناطق المنحنية أو غير المنتظمة.

هل 60 جرام يدل على قوة المادة؟

رقم 60 جرام تشير إلى الوزن المساحي الاسمي. تعتمد الخواص الميكانيكية للمركب النهائي على نظام التعزيز الكامل، وتركيبة الراتنج، ومحتوى الألياف، والبنية الصفائحية وظروف المعالجة.

هل يمكن أن يحل الحجاب السطحي محل نسيج ألياف الكربون الهيكلي؟

أنها تخدم عادة وظائف مختلفة. يتم استخدام حجاب الألياف المقطعة في المقام الأول كطبقة سطحية أو ثانوية، في حين يتم اختيار مواد ألياف الكربون المنسوجة وأحادية الاتجاه بشكل عام عند الحاجة إلى تعزيز هيكلي اتجاهي.

هل هي مناسبة للأجزاء المركبة المنحنية؟

نعم. يسمح هيكلها غير المنسوج للمادة بتتبع الأسطح المنحنية والزوايا والانتقالات والخطوط غير المنتظمة دون الحفاظ على اتجاه السداة واللحمة الثابت.

هل يمكن تخصيص المواصفات ؟

نعم. يمكن تخصيص العرض والسمك والأبعاد والطول وفقًا لمتطلبات الإنتاج وتصميم الصفائح.
