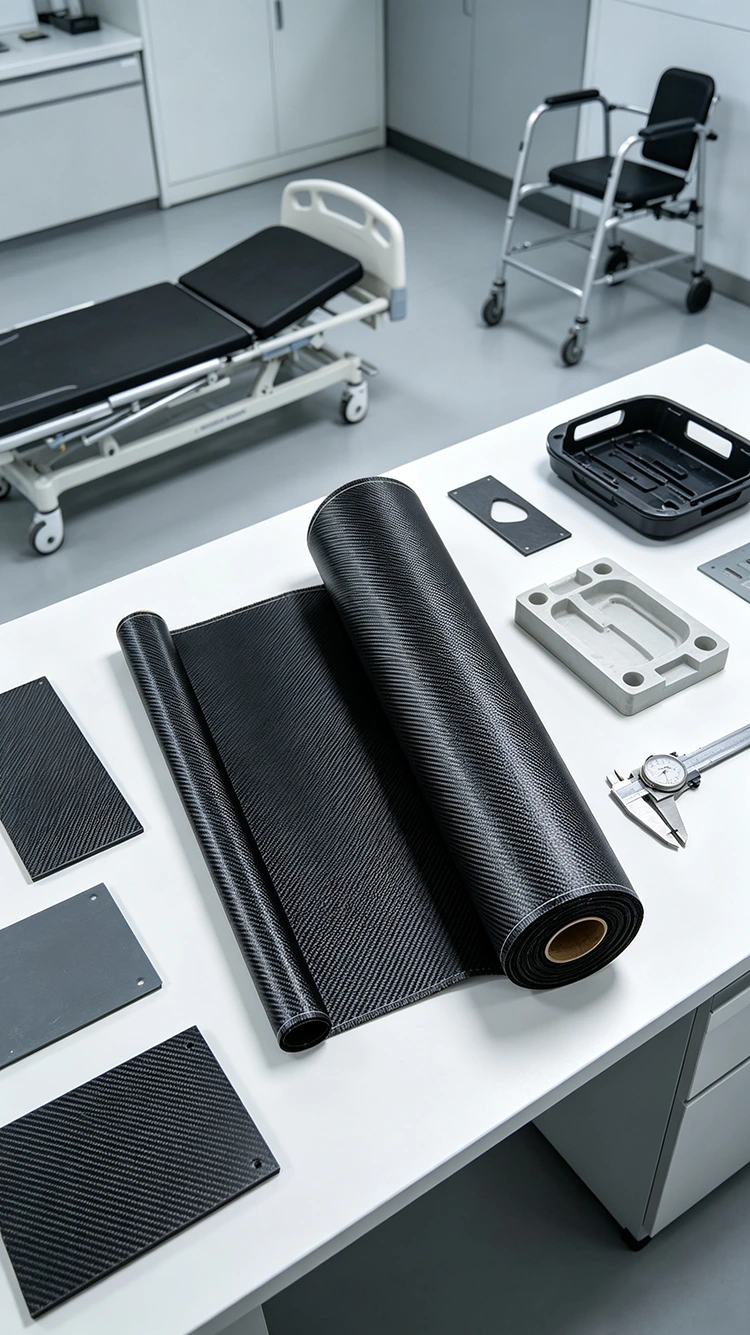

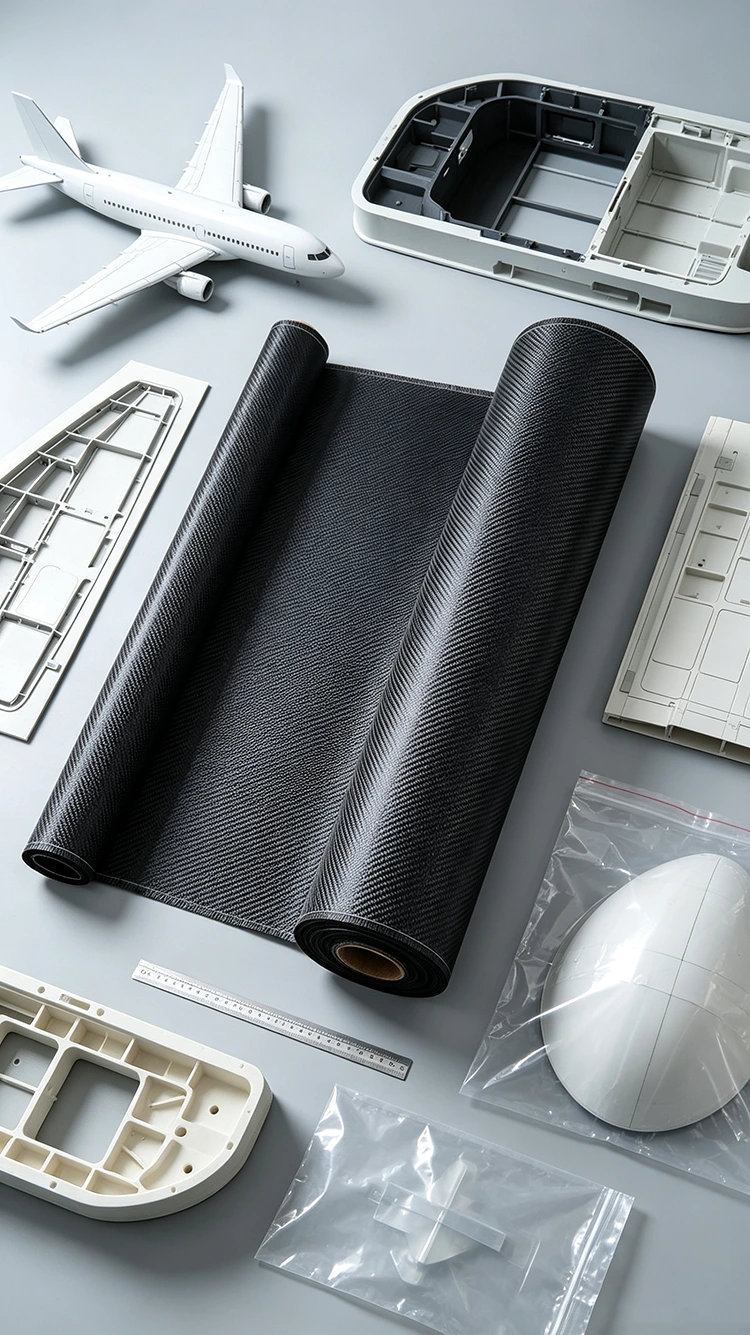

نسيج قطني طويل من ألياف الكربون

نسيج ألياف الكربون المنسوج من نسيج التويل هو عبارة عن تعزيز منسوج تتشابك فيه خيوط السداة واللحمة لتشكل نمط سطح قطري. بالمقارنة مع النسيج العادي، يسمح الهيكل المتشابك بمزيد من الحركة بين الخيوط، مما يساعد النسيج على اتباع منحنيات معتدلة أثناء التمدد. يتم أيضًا الاحتفاظ بنفس النمط القطري بشكل شائع في الأجزاء المقولبة حيث يُترك سطح ألياف الكربون مرئيًا.

النسج هو جزء واحد فقط من مواصفات المادة. تحدد درجة ألياف الكربون والوزن المساحي ونظام الراتينج والبنية الصفائحية كيفية مساهمة القماش في المركب النهائي، بينما تؤثر هندسة القالب وعملية التشكيل على كيفية التعامل معه أثناء الإنتاج.

ما يتغير هيكل حك

في بنية النسيج القطني، تتحرك نقاط التشابك تدريجيًا عبر القماش بدلاً من تشكيل نمط متكرر من النسيج العادي من فوق إلى أسفل. وهذا يمنح الخيوط حرية أكبر في التحول بالنسبة لبعضها البعض عند وضع القماش على سطح منحني.

يصبح الفرق أكثر وضوحًا في الأجزاء ذات الخطوط المتغيرة. قد يكون من الأسهل وضع القماش الذي يمكنه استيعاب بعض الحركة داخل المستوى حول منحنى معتدل من البناء المتشابك بشكل أكثر إحكامًا. ومع ذلك، هذا لا يعني أن كل نسيج قطني طويل سوف يُثنى بنفس الطريقة. يؤثر حجم الغزل ووزن القماش وضيق النسيج وهندسة السطح على النتيجة.

بالنسبة لأنصاف الأقطار الضيقة أو الأشكال العميقة ثلاثية الأبعاد، تكون تجربة التشكيل مفيدة لأنه لا يمكن تقييم التجاعيد المحلية أو تشويه الخيوط إلا بدقة مقابل الهندسة الفعلية.

نسج قطري للأسطح المرئية

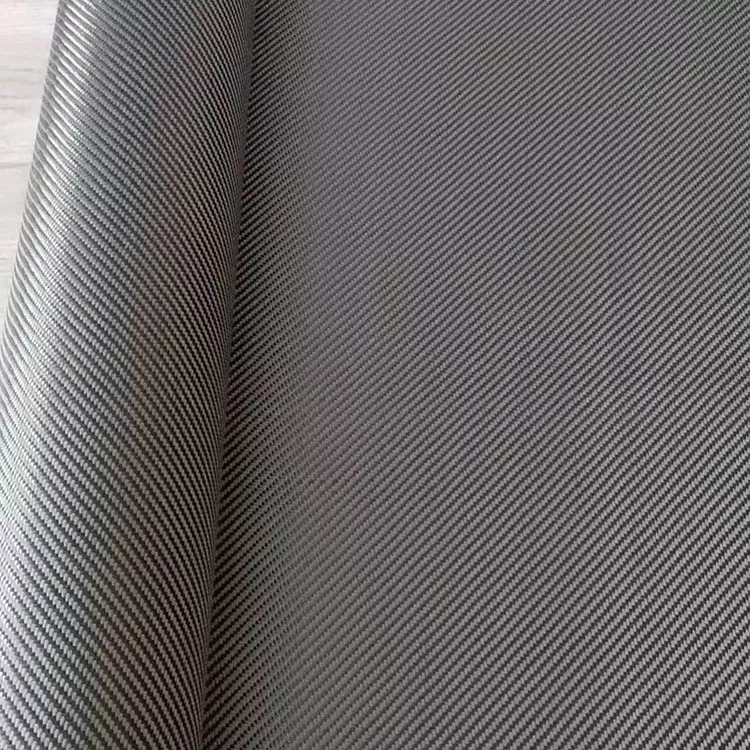

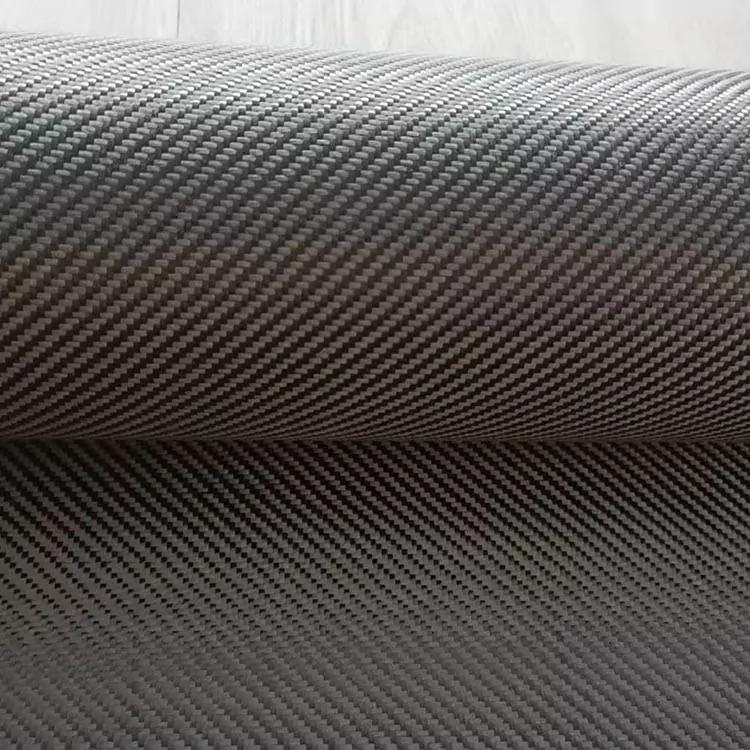

يعد النمط القطري أحد أكثر السمات المميزة لنسيج ألياف الكربون القطنية. عند الانتهاء من الصفائح المعالجة بطبقة شفافة، يمكن أن يظل النسيج مرئيًا عبر سطح المكون.

يجب التحكم في اتجاه النمط أثناء القطع والوضع. إذا التقى قسمان من القماش في اتجاهات مختلفة، فلن تستمر الخطوط القطرية بشكل متساوٍ عبر المفصل. على الألواح المرئية، يجب مراعاة تخطيط القطع ووضع الرقائق قبل القولبة.

يتأثر المظهر النهائي أيضًا بتوزيع الراتنج وتوحيده وتشطيب السطح. قد يتغير تعريف النمط الذي يظهر في القماش الجاف بعد قولبة الطبقة الخشبية وتغليفها.

استخدام نسيج قطني طويل على المكونات المنحنية

يُستخدم نسيج التويل بشكل شائع في المكونات غير المسطحة تمامًا، بما في ذلك القطع المزخرفة والمبيت وأجزاء الدراجات ومكونات الدراجات النارية والمعدات الرياضية.

يمكن قطع القماش كقطعة أكبر عندما يكون السطح مفتوحًا نسبيًا، أو تقسيمه إلى أقسام أصغر حيث تتغير الهندسة بشكل أكثر حدة. تقلل القطع الأكبر حجمًا من عدد المفاصل ولكنها قد تتطلب المزيد من التعديل أثناء وضع الكرة. يمكن للقطع الصغيرة أن تتبع الخطوط المحلية بسهولة أكبر، ولكن يجب وضع المفاصل بعناية.

بالنسبة لسطح الكربون المرئي، يجب أن يأخذ نمط القطع أيضًا في الاعتبار اتجاه النسيج القطري. يمكن أن يكون الحفاظ على نفس الاتجاه بين القطع المتجاورة أمرًا مهمًا عند الحاجة إلى نمط مرئي مستمر.

مواصفة

مواصفات المواد للإنتاج

عادة ما يتم أخذ وزن القماش المطلوب في الاعتبار مع سمك الصفائح المستهدف وطريقة التشكيل. يسمح الوزن المساحي المنخفض باستخدام المزيد من الطبقات الفردية، بينما يمكن للنسيج الأثقل أن يقلل عدد الطبقات المطلوبة لسمك صفائح معين.

وينبغي أيضًا تحديد درجة ألياف الكربون بشكل منفصل عن النسج. يمكن إنتاج نفس بنية النسيج القطني باستخدام درجات مختلفة من الألياف، ولن تكون خصائص المركب الناتجة متطابقة.

التوافق مع الراتنج هو اعتبار إنتاجي آخر. إن الوضع الرطب، والتسريب الفراغي، والقولبة بالضغط، والمعالجة المسبقة لها متطلبات مختلفة لتدفق الراتنج، والدمج والتعامل معه. ولذلك يجب أن يكون القماش مطابقًا للعملية الفعلية بدلاً من تحديده فقط من خلال مظهره.

المعلومات التي يجب تقديمها للاستعلام عن المواد

يكون تقييم استفسار الإنتاج أسهل عندما يتم ذكر متطلبات المواد الأساسية بوضوح. المعلومات ذات الصلة تشمل:

· بنية منسوجة من نسيج التويل

· درجة ألياف الكربون

· وزن القماش/جي إس إم

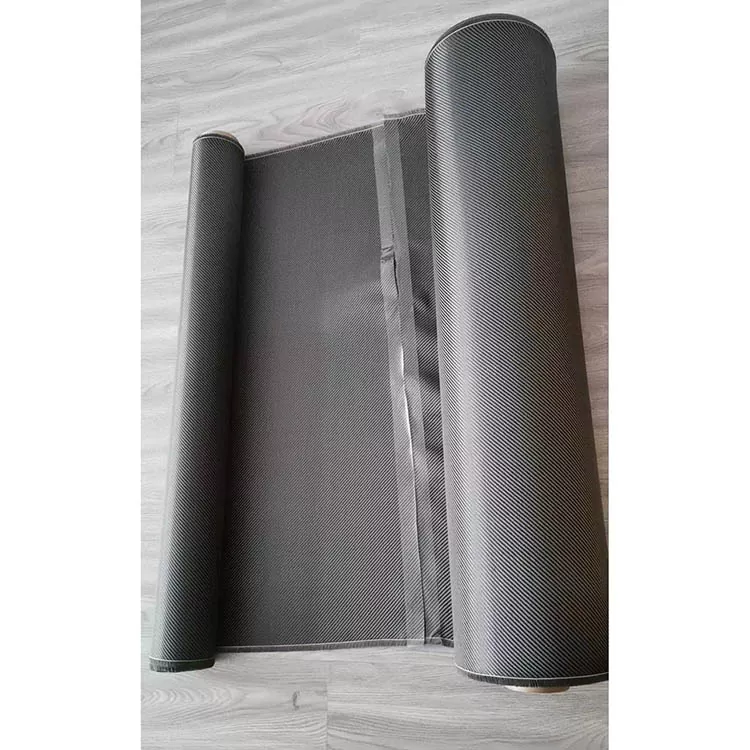

· العرض وطول اللفة المطلوبة

· السمك المستهدف أو سمك الصفائح

· نظام الراتنج

· عملية التشكيل

· هندسة المكونات

· متطلبات السطح المرئية

إذا كانت المادة تحل محل نسيج موجود، فيمكن أيضًا استخدام ورقة المواصفات أو العينة المتوفرة كمرجع. يعد هذا مفيدًا بشكل خاص عندما تحتاج المادة الجديدة إلى أن تتناسب مع عملية القطع أو التركيب أو التشكيل القائمة.

التطبيقات

يتم استخدام نسيج Twill Weave Carbon Fiber في الأجزاء المركبة المقولبة حيث يحتاج القماش إلى استيعاب الأسطح المشكلة أو توفير مظهر منسوج محدد.

تشمل تطبيقات السيارات الديكورات الداخلية والألواح والأغطية ومكونات ألياف الكربون الأخرى. يمكن لأجزاء الدراجات والدراجات النارية استخدام التعزيز المنسوج على المقاطع المنحنية حيث يحتاج القماش إلى اتباع سطح القالب.

يمكن للمعدات الرياضية مثل المجاذيف والمضارب وغيرها من الهياكل المقولبة أيضًا دمج المادة كجزء من الصفائح. قد تستخدم المعدات والمباني الصناعية ألياف الكربون المنسوجة حيث يمكن تحقيق الخصائص الميكانيكية والأبعاد المطلوبة باستخدام الصفائح المختارة.

بالنسبة للمبيتات أو المكونات الإلكترونية الموجودة بالقرب من التجميعات الكهربائية، يجب أخذ التوصيل الكهربائي لألياف الكربون في الاعتبار عند تحديد متطلبات العزل والتأريض.

التعليمات

ما هو نسيج قطني طويل من ألياف الكربون؟

إنه عبارة عن تقوية منسوجة من ألياف الكربون مصنوعة من هيكل متشابك من نسيج قطني طويل. وينتج عن ترتيب الخيوط نمط سطحي قطري، بينما تعتمد مواصفات المادة الفعلية على درجة ألياف الكربون ووزن القماش وبنيته.

كيف يختلف نسيج قطني طويل عن النسيج العادي؟

يستخدم نسيج التويل والنسيج العادي تسلسلات مختلفة لتشابك الخيوط. يتميز نسيج قطني طويل بنمط قطري ويسمح عمومًا بمزيد من حركة الغزل، في حين أن النسيج العادي له بنية سفلية متكررة بشكل أكثر إحكامًا. تعتمد ملاءمتها على هندسة المكونات وعملية التصنيع.

ماذا يعني 2 × 2 حك؟

يصف 2×2 بنية نسيج قطني محددة حيث تمر الخيوط فوق اثنين وتحت اثنين في تسلسل متكرر. إذا كان المشروع يتطلب هذا البناء، فيجب تأكيد النسيج في مواصفات المواد.

هل يمكن استخدام قماش التويل في القوالب المنحنية؟

نعم. يمكن أن يستوعب منحنيات معتدلة وملامح متغيرة، ولكن الستارة الفعلية تعتمد على وزن القماش، وبنية الغزل وهندسة القالب. تعتبر تجربة التشكيل مفيدة للأجزاء المعقدة أو ذات نصف القطر الضيق.

هل يمكن استخدامه لأجزاء ألياف الكربون المرئية؟

نعم. يمكن أن يظل النسيج القطري مرئيًا بعد القولبة وتشطيب السطح. يعد الاتجاه المتسق للنسيج أثناء القطع والتركيب أمرًا مهمًا عندما يكون هناك حاجة إلى نمط موحد.

هل يمكن تخصيص وزن وأبعاد القماش؟

نعم. يمكن تحديد وزن القماش وعرضه وطوله والمواصفات ذات الصلة وفقًا للمكونات وعملية التصنيع.

ما هي المعلومات المطلوبة لاقتباس؟

تتضمن المعلومات المفيدة بناء النسيج، ودرجة ألياف الكربون، ونظام GSM، والعرض، وطول اللفة، والكمية، وعملية التطبيق والقولبة. بالنسبة للأجزاء المرئية، يجب أيضًا تحديد تشطيب السطح المطلوب واتجاه النمط.

هل يمكن تقييم العينة قبل الإنتاج؟

يمكن أخذ تقييم العينة بعين الاعتبار عندما يلزم فحص القماش للتأكد من ثنيه أو توافقه مع الراتنج أو مظهر السطح أو سلوك المعالجة باستخدام طريقة إنتاج محددة.

هل نسج القطن يعني قوة أعلى؟

لا، إن بناء النسيج وحده لا يحدد قوة أو صلابة المركب النهائي. تعتمد هذه الخصائص على درجة ألياف الكربون، ووزن القماش، ونظام الراتينج، واتجاه الألياف، وحجم الألياف، وسمك الصفائح، وظروف المعالجة.
