نسيج من ألياف الكربون منسوج عادي

يستخدم نسيج ألياف الكربون المنسوج العادي تشابكًا بسيطًا من خيوط السداة واللحمة لتشكيل هيكل منسوج منتظم. تمنح نقاط العبور المتكررة القماش سطحًا ثابتًا يسهل نسبيًا تحديده وقصه ووضعه أثناء التركيب المركب. كما أن اتجاهات السداة واللحمة واضحة بصريًا، مما يساعد فرق الإنتاج في الحفاظ على الاتجاه المقصود عند إعداد طبقات متعددة.

بالنسبة للتصنيع المركب، يكون هذا الهيكل المنتظم مفيدًا عندما تحتاج المادة إلى التعامل معها بشكل متسق من جزء إلى آخر. لا يزال يتعين تحديد وزن القماش ودرجة ألياف الكربون وعدد الخيوط والعرض وتوافق الراتنج بشكل منفصل لأن نمط النسج وحده لا يحدد الخواص الميكانيكية للصفائح النهائية.

كيف يؤثر النسيج العادي على التعامل مع القماش

في النسج العادي، يمر كل خيط السداة فوق وتحت خيوط اللحمة المتعاقبة. وهذا يخلق بنية نسيج مستقرة نسبيًا مع مظهر شبكي منتظم.

أثناء القطع والتركيب، تسهل اتجاهات السداة واللحمة الواضحة التحقق مما إذا كانت الطبقة قد تم وضعها وفقًا لرسم الصفائح. يعد هذا مفيدًا بشكل خاص عندما يتم قطع عدة طبقات من نفس اللفة وتحتاج كل طبقة إلى الحفاظ على اتجاه ثابت.

نفس البناء له أيضًا قيود. نظرًا لأن الخيوط تتشابك بشكل متكرر، فإن القماش لا يتصرف مثل مادة معززة فضفاضة أو قابلة للثني بشكل كبير. على أنصاف أقطار ضيقة، أو محيطات عميقة، أو قوالب معقدة ثلاثية الأبعاد، يجب تقييم المادة الفعلية مقابل هندسة المكونات قبل الإنتاج.

لهذا السبب، يجب أن يأخذ اختيار القماش بعين الاعتبار متطلبات التعزيز والطريقة التي سيتم بها قطع المادة ووضعها وتشكيلها أثناء التصنيع.

نسج هيكل وتصميم صفح

يوفر نسيج ألياف الكربون المنسوج التعزيز في اتجاهي السداة واللحمة. وهذا يختلف عن التسليح أحادي الاتجاه، حيث تتركز معظم الألياف المستمرة على طول اتجاه رئيسي واحد.

بالنسبة للمركب الرقائقي، يمكن للنسيج المنسوج أن يوفر ترتيبًا متوازنًا للتعزيز داخل طبقة فردية. ومع ذلك، لا يزال يتم تحديد اتجاه الألياف النهائي للمكون من خلال جدول الصفائح الكامل، بما في ذلك اتجاه الطبقة وعدد الطبقات ووزن القماش وهندسة الأجزاء.

لا ينبغي التعامل مع النسج كمؤشر مباشر على القوة. يمكن أن ينتج نسيجان لهما نفس النسج خصائص مركبة مختلفة عندما تختلف درجات ألياف الكربون أو أوزان المساحة أو أنظمة الراتنج أو أجزاء حجم الألياف.

اختيار النسيج لمختلف الأشكال الهندسية

تعتمد مدى ملاءمة التعزيز المنسوج جزئيًا على شكل المكون النهائي. من الأسهل عمومًا تغطية الألواح المسطحة والمكونات ذات المنحنيات اللطيفة لأن القماش لا يحتاج إلى استيعاب التغيرات الكبيرة في اتجاه السطح.

تتطلب القوالب الأكثر تعقيدًا اهتمامًا وثيقًا بالثنى. عندما يتم دفع القماش حول نصف قطر ضيق، يمكن أن يتحول السداة واللحمة بالنسبة لبعضهما البعض، مما يؤدي إلى تشويه أو تجاعيد محلية. يمكن أن تؤثر هذه التأثيرات على مظهر السطح واتساق الصفائح.

بالنسبة لمكون جديد، يمكن أن تساعد تجربة التشكيل الصغيرة في تحديد ما إذا كان وزن القماش المحدد وبنيته يمكن أن تتبع القالب دون تشويه مفرط. ينبغي النظر في نمط القطع واتجاه الطبقة وتسلسل التركيب معًا بدلاً من تقييم القماش بشكل منفصل عن عملية التصنيع.

أجزاء مسطحة ومنحنية بلطف

غالبًا ما يكون وضع البناء المنسوج العادي أسهل على الألواح المسطحة والأغطية والألواح والمكونات ذات الانحناء المعتدل. كما يجعل نمط الشبكة المرئي من السهل نسبيًا التحقق من اتجاه الطبقات المجاورة أثناء وضع الكرة.

أشكال مصبوبة معقدة

للحصول على خطوط أعمق أو أنصاف أقطار أكثر إحكامًا، يصبح سلوك الثنى والقص أكثر أهمية. يجب اختبار القماش على القالب الفعلي أو التمثيلي، خاصة عندما يظل السطح النهائي مرئيًا.

ما يمكن أن يقدمه Yuruis

يمكن تحديد مواصفات النسيج حول متطلبات عملية التصنيع المركبة. تشمل العناصر النموذجية للتأكيد ما يلي:

· هيكل منسوج عادي

· درجة ألياف الكربون

· الوزن المساحي/جي إس إم

· عرض القماش

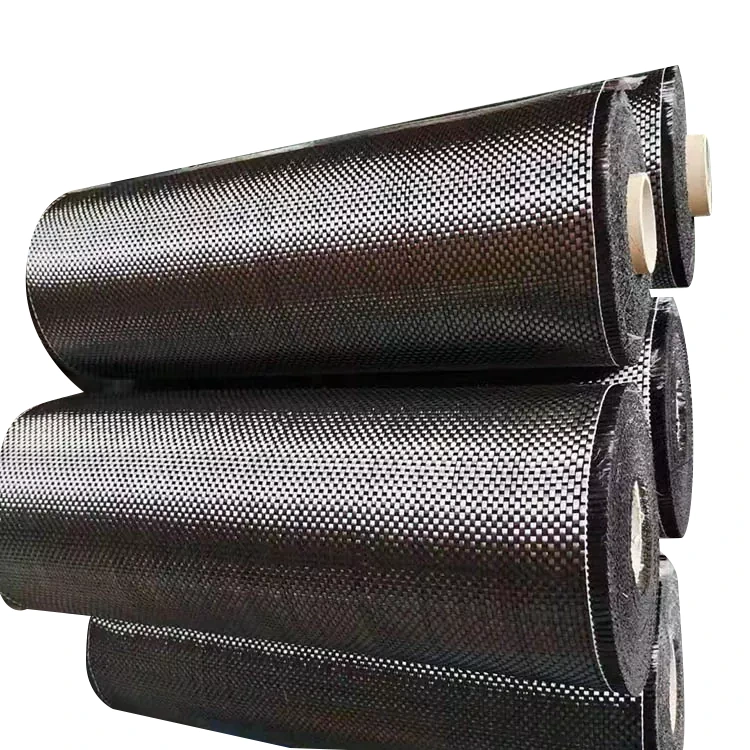

· طول اللفة

· السُمك

· متطلبات السطح

· التوافق مع الراتنج

· عملية التشكيل المقصودة

عندما يتم استبدال المادة أو مطابقتها لمواصفات الإنتاج الحالية، فإن توفير ورقة بيانات النسيج الحالية أو العينة أو نظام GSM المعروف يمكن أن يساعد في تحديد البناء المطلوب بشكل أكثر دقة.

مواصفات نسج عادي نموذجي

من القطع إلى التصفيح

قبل إدخال الراتينج، يمر القماش عادةً بعدة خطوات تحضيرية. يتم تحديد الأبعاد المطلوبة وقطعها، ثم يتم وضع كل طبقة وفقًا لتصميم الصفائح.

بالنسبة للمكونات متعددة الطبقات، قد يحتاج فريق الإنتاج إلى تغيير اتجاه الطبقات المتعاقبة لتحقيق ترتيب التعزيز المطلوب. نظرًا لسهولة تمييز اتجاهات السدى واللحمة في القماش المنسوج العادي، يمكن التحقق من الاتجاه أثناء البسط دون الاعتماد فقط على علامات القطع.

أثناء المناولة، ينبغي تجنب التمدد غير الضروري. يمكن أن يؤدي التوتر المفرط أو الحركة المتكررة إلى تغيير ترتيب الغزل المحلي، والذي قد يصبح مرئيًا بعد التشكيل. يعتمد مقدار المعالجة المطلوبة أيضًا على وزن القماش وتماسك النسيج وهندسة المكونات.

تطبيقات في التصنيع المركب

يمكن استخدام نسيج ألياف الكربون المنسوج العادي في المكونات المركبة المقولبة حيث يتوافق التعزيز المنسوج العادي مع تصميم الأجزاء وعملية التصنيع.

في تطبيقات السيارات، يمكن استخدامه في الديكورات الداخلية والألواح والأغطية والأجزاء المركبة الهيكلية أو شبه الهيكلية المختارة. يعتمد بناء النسيج المطلوب على هندسة المكونات ومواصفات الصفائح.

بالنسبة للدراجات والمعدات الرياضية، يمكن دمج ألياف الكربون المنسوجة في شرائح مقولبة حيث يتم تحديد اتجاه الألياف وسمكها المطلوب من خلال تصميم المكون.

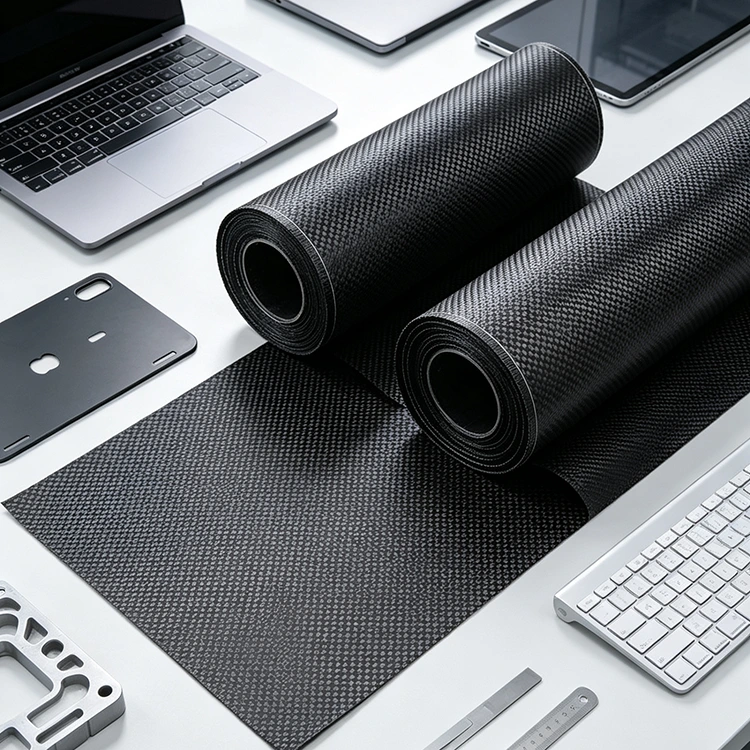

في الإلكترونيات والمعدات الصناعية، يمكن استخدام نسيج ألياف الكربون في العلب والألواح والهياكل المركبة الأخرى. ونظرًا لأن ألياف الكربون موصلة للكهرباء، فيجب مراعاة متطلبات العزل الكهربائي والتأريض والكهرومغناطيسي عند استخدام المادة بالقرب من التجميعات الإلكترونية.

ولذلك ينبغي تحديد مواصفات القماش المناسبة من المكون النهائي وليس من نمط النسج وحده.

المظهر السطحي والمعالجة

عندما تظل ألياف الكربون المنسوجة مرئية بعد القولبة، فإن المظهر النهائي يعتمد على ما هو أكثر من نمط القماش الجاف. يمكن أن يؤثر توزيع الراتنج ومحاذاة الألياف والدمج وحالة سطح القالب والمعالجة النهائية على مظهر الجزء المعالج.

بالنسبة للأسطح المرئية، يجب وضع القماش بشكل ثابت وحمايته من الإزاحة غير الضرورية أثناء التركيب. قد يلزم أيضًا محاذاة القطع المتجاورة بحيث لا يتغير النمط المنسوج بشكل ملحوظ من قسم من المكون إلى آخر.

إذا تلقى المكون طلاءًا شفافًا أو معالجة سطحية أخرى، فيجب أن يكون نظام الطلاء متوافقًا مع المركب المعالج وبيئة الخدمة المقصودة. إن المظهر الموحد للنسيج الجاف لا يضمن في حد ذاته مظهرًا متطابقًا بعد القولبة.

التعليمات

ما هو نسيج ألياف الكربون نسج عادي؟

وهو عبارة عن تقوية منسوجة من ألياف الكربون حيث تمر خيوط السداة واللحمة بشكل متكرر فوق وتحت بعضها البعض. وهذا يخلق بنية نسيج منتظمة مع اتجاهات ألياف يمكن تحديدها بوضوح.

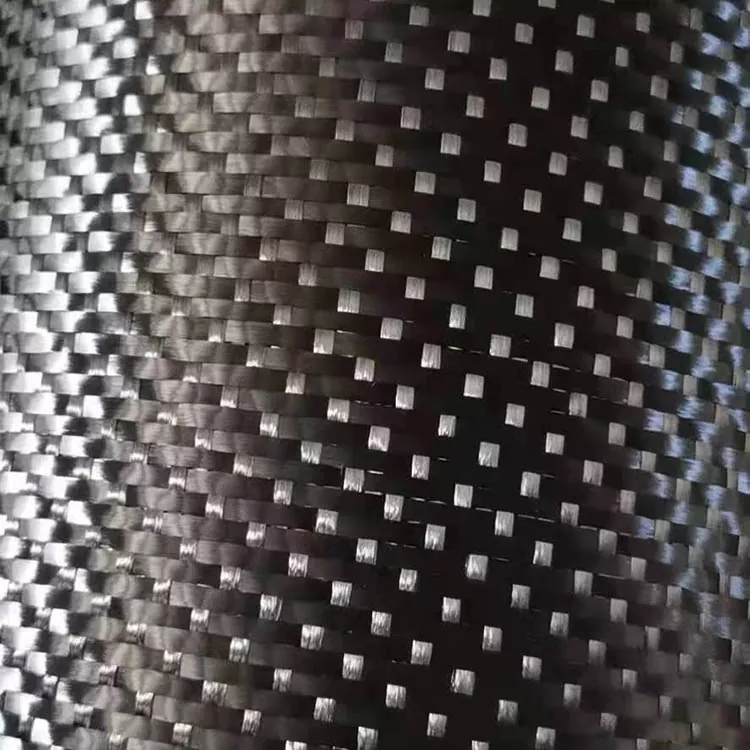

كيف تبدو ألياف الكربون المنسوجة بشكل عادي؟

يشكل السداة واللحمة نمطًا متكررًا من أسفل ينتج مظهرًا منتظمًا يشبه الشبكة. وهو يختلف بصريًا عن نسيج التويل الذي يتميز بنمط قطري مميز.

هل النسيج العادي مناسب للأجزاء المرئية من ألياف الكربون؟

نعم. يمكن أن يشكل النسيج العادي جزءًا من السطح المرئي لمكون مركب. ويعتمد المظهر النهائي أيضًا على توزيع الراتنج وتماسكه وحالة القالب وتشطيب السطح.

هل يمكن استخدام النسيج العادي في القوالب المنحنية؟

نعم، ولكن الملاءمة تعتمد على الانحناء ونصف القطر والهندسة ثلاثية الأبعاد للقالب. بالنسبة للأشكال المعقدة، يمكن أن تساعد تجربة التشكيل في تحديد التجاعيد المحتملة أو تشويه الغزل أو الصعوبة أثناء التركيب.

هل يحدد النسيج العادي قوة المركب؟

لا. تعتمد الخصائص المركبة النهائية على درجة ألياف الكربون، ووزن القماش، ونظام الراتنج، ونسبة حجم الألياف، واتجاه الطبقة، وسمك الصفائح، وظروف المعالجة أو التشكيل. النسج هو جزء واحد فقط من مواصفات المادة.

هل يمكن تخصيص وزن وعرض القماش؟

نعم. يمكن تحديد الوزن والعرض وطول اللفة والمواصفات الأخرى وفقًا لمتطلبات الإنتاج. وينبغي أيضًا توفير درجة ألياف الكربون المطلوبة وعملية التشكيل المقصودة عند طلب عرض أسعار.

ما هي المعلومات التي ينبغي تقديمها لاقتباس؟

تتضمن المعلومات المفيدة نظام GSM المطلوب ودرجة ألياف الكربون وبناء النسيج والعرض وطول اللفة والكمية وعملية التطبيق والقولبة. يمكن أن تساعد مواصفات أو عينة النسيج الموجودة أيضًا عندما تحتاج المادة إلى مطابقة عملية الإنتاج المعمول بها.

هل يمكن تقييم العينة قبل الإنتاج بالجملة؟

يمكن ترتيب تقييم العينة عندما يلزم فحص القماش للتأكد من ثنيه أو توافقه مع الراتنج أو مظهر السطح أو سلوك المعالجة من خلال عملية تصنيع مركبة محددة.

هل النسيج العادي أقوى من النسيج القطني؟

لا ينبغي اعتبار أي من النسج أقوى بطبيعته بناءً على نمط النسج وحده. تتأثر الخواص الميكانيكية للصفائح النهائية بنوع الألياف، ووزن القماش، ونظام الراتنج، واتجاه الألياف، وبناء الصفائح وظروف المعالجة.
