لباد سطح ألياف الكربون لتصفية الخيوط

يهتم لف الخيوط بشكل أساسي بوضع التعزيز وزاوية اللف وقوة الصفائح. لكن الطبقة السطحية تؤثر أيضًا على شكل المركب النهائي وسلوكه أثناء الإنتاج.

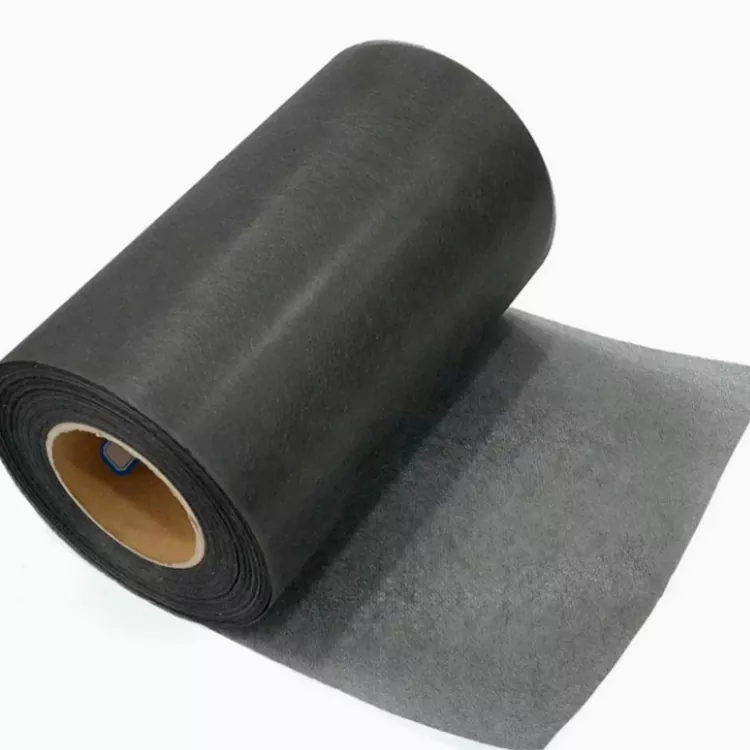

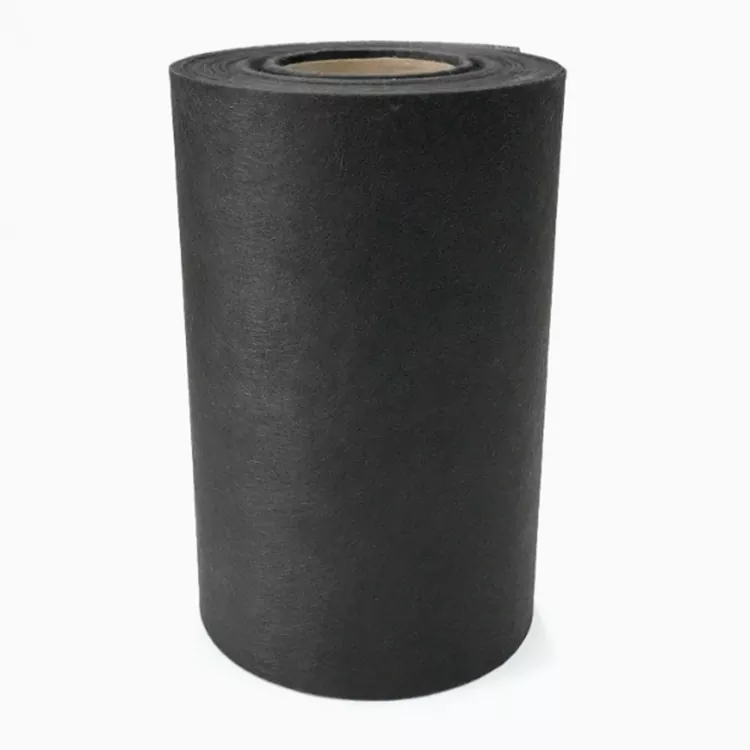

اللباد السطحي من ألياف الكربون لف الخيوط عبارة عن مادة غير منسوجة مصنوعة من ألياف الكربون المفرومة. يتم استخدامه كطبقة من ألياف الكربون الموزعة على الأجزاء المركبة الأسطوانية والمنحنية، حيث قد يترك تعزيز اللف الرئيسي وحده نمطًا واضحًا من الألياف.

اللباد ليس بديلاً عن التعزيز الهيكلي المستمر. ولها دور مختلف في الصفائح: تغطية السطح، وتوزيع الألياف، والتفاعل مع نظام الراتنج.

الطبقة السطحية في لف الشعيرة

عادة ما يحتوي الجزء المركب من الجرح على عدة طبقات. يوفر التجوال المستمر أو القماش التعزيز المطلوب، بينما يقوم الراتينج بربط الألياف في الصفائح النهائية.

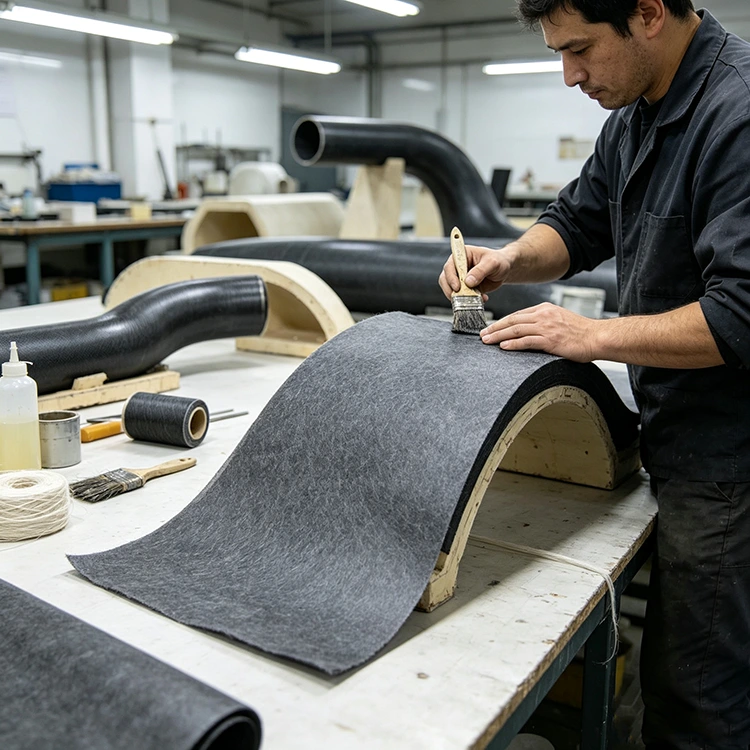

يمكن إضافة لباد من ألياف الكربون كطبقة سطحية منفصلة. يتم توزيع أليافها المقطعة من خلال هيكل غير منسوج بدلاً من ترتيبها كخيوط مستمرة. وهذا يجعل المادة مناسبة لتغطية الأسطح المنحنية وتقليل النمط البصري للتعزيز الأساسي.

يمكن وضع الطبقة في الداخل أو الخارج أو في مكان آخر محدد في الصفائح. يتم تحديد موقعه من خلال بناء المكون النهائي.

تطبيقات المنتجات المركبة للجروح

أنابيب FRP وCFRP

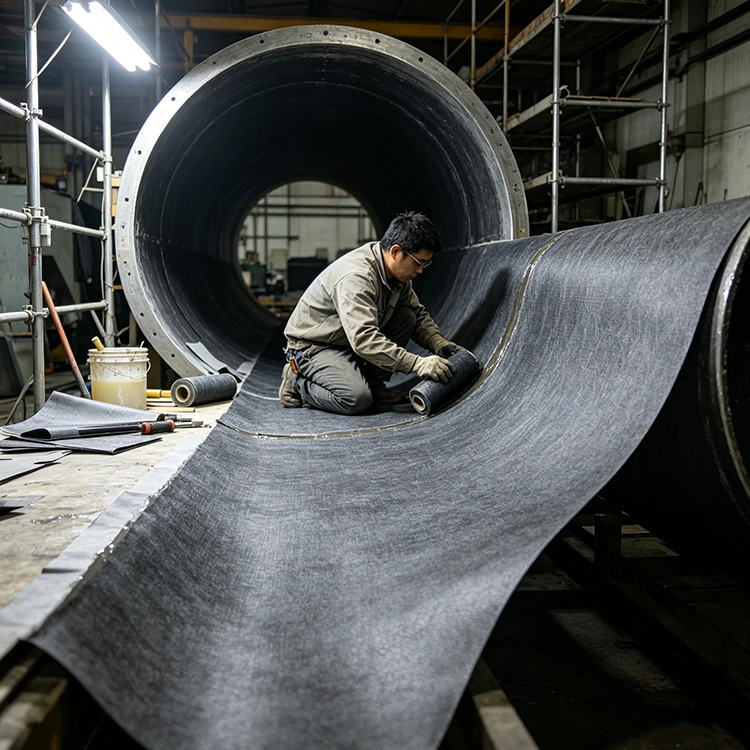

عادة ما يتم إنتاج الأنابيب المركبة على شياق أسطواني مع جرح تقوية بزوايا مختلفة. يمكن دمج اللباد السطحي في الطبقة الداخلية أو الخارجية عند الحاجة إلى سطح من ألياف الكربون الموزعة.

كما أنه يوفر تغطية ألياف أكثر استمرارية على نمط اللف. ومع ذلك، يتأثر السطح النهائي بالراتنج وعملية المعالجة وكذلك اللباد.

صهاريج تخزين المواد الكيميائية

غالبًا ما تجمع خزانات الجرح الفتيلية بين أنظمة الألياف الزجاجية وألياف الكربون والراتنجات في مواضع صفائحية مختلفة. يمكن استخدام لباد الكربون حيث يتطلب البناء المحدد طبقة سطحية قائمة على الكربون.

بالنسبة للخدمة الكيميائية، يجب مراعاة الصفائح الكاملة. يعد اختيار الراتنج والوسيلة المخزنة ذات أهمية خاصة.

أوعية الضغط

تتطلب أوعية الضغط وضع تقوية متحكم فيه وزوايا متعرجة لأن الصفائح تحمل ضغطًا داخليًا. تخدم طبقة اللباد وظيفة مختلفة عن اللف الهيكلي الرئيسي.

ولهذا السبب، يجب تحديد التعزيز الهيكلي والطبقة السطحية بشكل منفصل في تصميم الصفائح.

مكونات الجرح الأخرى

وتشمل التطبيقات المحتملة الأخرى بكرات مركبة، وأنابيب صناعية، ومبيتات أسطوانية ومكونات مختارة من ألياف الكربون المدعمة بألياف الكربون. السمة المشتركة هي سطح منحني أو أسطواني يتكون من عملية لف.

هيكل الألياف المفرومة

يبدأ الفرق بين نسيج الكربون المحسوس والنسيج المنسوج ببنية الألياف.

يستخدم القماش المنسوج خيوطًا متواصلة مرتبة في اتجاهات محددة. يتم اختياره عند الحاجة إلى تعزيز الاتجاه.

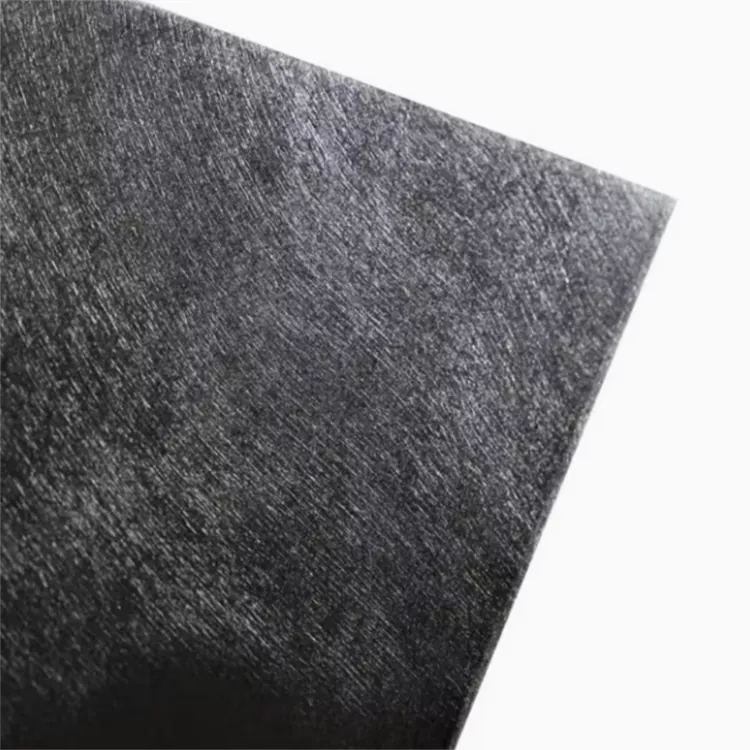

يستخدم لباد ألياف الكربون أليافًا مقطعة موزعة عبر طبقة غير منسوجة. لا يوجد نمط خيوط منسوج ثابت 0 درجة أو 90 درجة. ونتيجة لذلك، يمكن أن ينتشر اللباد عبر سطح منحني دون إدخال نفس البنية الاتجاهية.

وهذا يجعل النسيج اللباد والمنسوج مواد تكميلية بدلاً من نظيراتها المباشرة. يوفر أحدهما توجيهًا معززًا يمكن التحكم فيه؛ والآخر يوفر تغطية سطحية موزعة.

الراتنج المبلل أثناء اللف

يعد تبلل الراتنج إحدى النقاط العملية التي يجب التحقق منها عند إدخال اللباد في عملية لف موجودة.

يجب أن يخترق الراتينج بنية الألياف المفرومة قبل المعالجة. تؤثر لزوجة الراتنج ومحتوى الراتنج وطريقة التطبيق وسرعة اللف ودرجة الحرارة على مدى سرعة حدوث ذلك وبشكل متساوٍ.

توفر شركة Yuruis المادة على شكل لباد من ألياف الكربون غير المنسوجة. لا يزال أدائه أثناء اللف مرتبطًا بالراتنج الخاص بالعميل وظروف المعالجة.

وبالتالي فإن تجربة الإنتاج باستخدام نظام الراتنج الفعلي تكون أكثر فائدة من الحكم على المادة من خلال مواصفاتها وحدها. إنه يوضح كيف يتغذى اللباد ويتوافق مع الشياق ويبلل أثناء العملية الحقيقية.

مظهر السطح بعد المعالجة

غالبًا ما يعكس سطح مكون الجرح الخيطي نمط التعزيز الموجود أسفله. يمكن أن تساعد طبقة اللباد الموزعة في إنشاء سطح أكثر استمرارية من ألياف الكربون.

مواصفات السطح المتوفرة هي:

لامع

ماتي

50% لامع

تصف خيارات السطح هذه المواد المتوفرة. إنهم لا يحددون المظهر النهائي بأنفسهم.

تركيبة الراتنج، حالة الشياق أو القالب، درجة حرارة المعالجة والمعالجة اللاحقة يمكن أن تغير مظهر المركب النهائي.

تكوين المواد

اختيار المواصفات الصحيحة

يجب أن يتطابق اللباد مع عملية اللف الفعلية. يعد حجم المنتج والراتنج ومتطلبات السطح بمثابة نقاط بداية أكثر فائدة من السمك وحده.

هندسة المكونات

يؤثر القطر والطول والانحناء على كيفية وضع المادة وتثبيتها على الشياق. قد يتطلب الأنبوب المستقيم والخزان الكبير معالجة مختلفة أثناء الإنتاج.

نظام الراتنج

حدد نوع الراتينج، وحيثما أمكن، ظروف معالجته العادية. اللزوجة وتطبيق الراتنج لهما تأثير مباشر على البلل.

متطلبات السطح

حدد ما إذا كان المتطلب الرئيسي هو تغطية الألياف أو نسيج السطح أو تشطيب معين موفر. الخيارات المتاحة هي لامعة وغير لامعة ولامعة بنسبة 50٪.

أبعاد

العروض القياسية هي 1 م و 1.25 م. يمكن تصنيع السماكة والطول والأبعاد وفقًا لمتطلبات الإنتاج.

شروط اللف

يجب مراعاة سرعة اللف وتطبيق الراتينج وتغذية المواد عند استخدام اللباد على خط آلي أو مستمر.

المحاكمة على الخط المتعرج

يمكن لتجربة إنتاجية صغيرة أن تجيب على الأسئلة التي لا تستطيع مواصفات المادة الإجابة عليها. يمكن فحص اللباد باستخدام الراتينج الطبيعي للعميل وسرعة اللف وظروف المعالجة.

النقاط الرئيسية التي يجب مراعاتها هي:

· التغذية والتعامل

· المطابقة للشياق

· الراتنج المبلل

· توزيع الألياف

· حالة السطح بعد المعالجة

· التوافق مع الصفائح الموجودة

يمكن استخدام مواصفات المادة أو الرسم أو العينة الموجودة عند إدخال اللباد في عملية لف ثابتة.

لتصنيع مركب خيوط الجرح

يتم توفير اللباد السطحي من ألياف الكربون لف الخيوط للأنابيب المركبة والخزانات الكيميائية وأوعية الضغط والبكرات والمبيت ومكونات الجرح الأخرى.

العروض القياسية هي 1 م و 1.25 م. السماكة والطول والأبعاد متوفرة وفقًا لمتطلبات الإنتاج.

بالنسبة لتطبيق معين، توفر هندسة المكونات ونظام الراتينج وموضع الصفائح وتشطيب السطح المطلوب المعلومات الأساسية للمواصفات.

التعليمات

ما هو شعر سطح ألياف الكربون لتصفية الخيوط؟

إنها مادة من ألياف الكربون المقطعة غير المنسوجة تستخدم كطبقة سطحية أو وظيفية في الهياكل المركبة ذات الخيوط الملفوفة. وهو يختلف عن التسليح المستمر المستخدم للطبقة الهيكلية الرئيسية.

هل يمكن استخدام اللباد في المنتجات المركبة الأسطوانية؟

نعم. يمكن للهيكل غير المنسوج أن يتبع الأسطح الأسطوانية والمنحنية. تعتمد المعالجة الفعلية على مواصفات اللباد وقطر المنتج وعملية اللف.

هل هو نفس نسيج الكربون المنسوج؟

لا. يحتوي النسيج الكربوني المنسوج على خيوط متصلة في اتجاهات محددة. يحتوي اللباد على ألياف مقطعة موزعة ويستخدم لوظيفة صفائحية مختلفة.

هل يمكن استخدامه مع راتنجات الايبوكسي أو الفينيل استر؟

يمكن معالجتها بأنظمة راتينج مختلفة. يعتمد التبلل على لزوجة الراتنج وطريقة التطبيق ودرجة الحرارة ومحتوى الراتنج وظروف المعالجة.

ما التشطيبات السطحية المتاحة؟

المواصفات المتوفرة هي لامعة وغير لامعة ولمعة بنسبة 50%. يعتمد المظهر النهائي أيضًا على الراتنج أو الشياق أو سطح القالب وعملية المعالجة.

هل يمكن تخصيص العرض والسمك؟

نعم. العروض القياسية هي 1 م و 1.25 م. يمكن تخصيص السماكة والطول والأبعاد وفقًا للتطبيق.

ما هي المعلومات المطلوبة لاقتباس؟

تتضمن المعلومات المفيدة حجم المكون وشكله ونوع الراتنج وأبعاد اللباد ومتطلبات السطح والكمية التقريبية. تعتبر مواصفات أو عينة المواد الموجودة مفيدة للتطبيقات غير القياسية.

هل يمكن تقديم العينات؟

يمكن مناقشة كميات العينات حسب الأبعاد والتطبيق المطلوب. يوفر اختبار اللباد باستخدام عملية الراتنج واللف الفعلية مرجعًا مباشرًا للإنتاج.
